5吨卸扣式电子拉力计 过载保护型5T直视数显测力仪

5吨卸扣式电子拉力计 过载保护型5T直视数显测力仪

  • 一、产品定位与核心价值 5 吨卸扣式电子拉力计是上海亚多利检测设备公司专为工业吊装、港口物流、风电设备安装等场景研发的高精度测力设……
产品详细

一、产品定位与核心价值

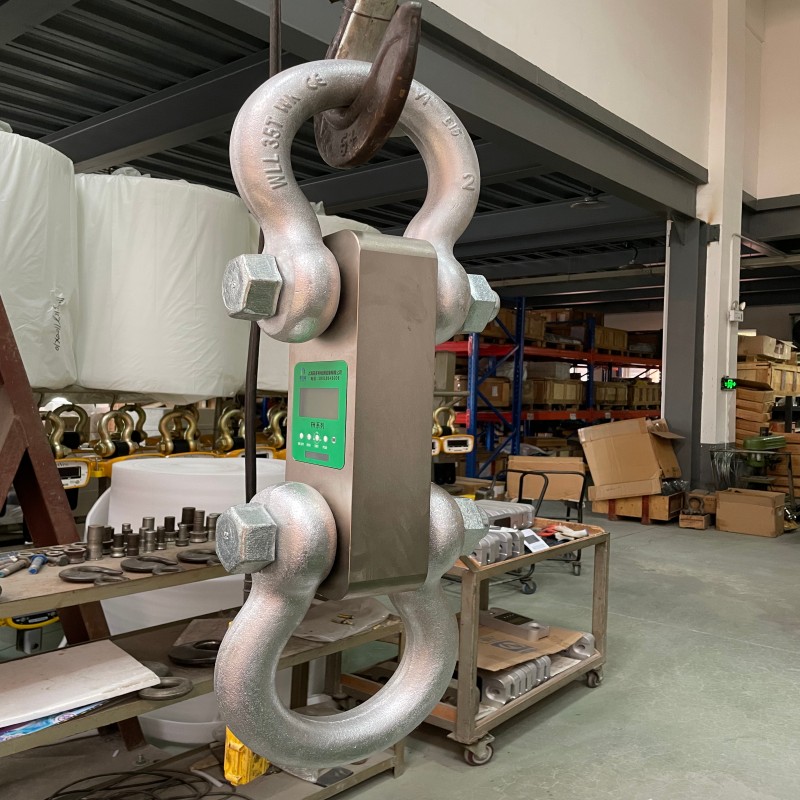

5 吨卸扣式电子拉力计是上海亚多利检测设备公司专为工业吊装、港口物流、风电设备安装等场景研发的高精度测力设备。其核心优势在于合金钢材质的卸扣结构智能测力技术的深度融合,可实时监测 5吨以内的动态载荷,配合无线传输功能实现远程安全预警,有效预防因超载引发的设备损坏或人员伤亡事故。

二、核心技术与功能解析

  1. 高强度卸扣结构
    • 材质工艺:采用 30CrMnTi 合金钢锻造,经粗加工→热处理→精加工→研磨→贴片七道工序,硬度提升 30%,安全系数达125% 超载保护400% 极限载荷
    • 防旋转设计:销轴采用螺纹限位栓 + 弹簧卡扣结构,避免吊装过程中因承重过大导致销轴转动,确保连接稳固性。
  2. 高精度测力系统
    • 测量精度:±0.1% FS(满量程误差),分辨率 1kg,支持 N/kg/t/lb 四单位切换,满足 ISO、ASTM 等国际标准。
    • 智能算法:内置动态滤波算法,可消除吊装过程中的振动干扰,稳定时间≤5 秒。
  3. 无线数据管理
    • 传输距离:2.4GHz/433MHz 双频模块,标配 80 米传输距离,可选配 200 米增强版,适应大型工地或高空作业。
    • 数据交互:配套 V4 无线仪表支持峰值保持、超限报警、2000 条数据存储,可通过 USB/RS232 接口导出至电脑生成检测报告。
  4. 人性化工业设计
    • 显示界面:1.2 英寸 LCD 彩屏,数字高度 30mm,带 LED 背光,-10℃~50℃环境下清晰可读。
    • 续航能力:4 节 AA 碱性电池可持续工作 1500 小时,支持低电量提醒与自动关机节能模式。
    • 防护等级:IP65 防水防尘,航空铝外壳抗冲击,适应港口盐雾、风电沙尘等恶劣环境。

三、典型应用场景

  1. 港口物流
    • 集装箱吊装时实时监测吊索张力,避免因货物重心偏移导致的吊装事故。
    • 案例:某港口采用 FH-V4-05 监测重型机械装卸,超载报警功能使事故率降低 60%。
  2. 风电设备安装
    • 塔筒对接时控制螺栓预紧力,确保法兰连接的密封性与结构强度。
    • 案例:某风电项目使用 FH-V4-05 进行叶片吊装,无线传输功能使高空作业效率提升 50%。
  3. 建筑工程
    • 塔吊吊钩载荷监测,预防钢结构件吊装时的变形或断裂。
    • 案例:某超高层建筑施工中,FH-V4-05 配合 BIM 系统实现载荷数据云端同步,提升施工安全性。
  4. 特种设备检测
    • 起重机年检时模拟载荷测试,替代传统砝码加载方式,省时省力。
    • 案例:某质检机构使用 FH-V4-05检测桥式起重机,测试效率提高 70%。
    • 四、选型指南与技术参数

      型号 量程 精度 无线传输距离 材质 防护等级
      FH-V4-04  5 吨 ±0.1%FS 80 米(标配) 30CrMnTi 合金钢 IP65
      FH-V4-10 10 吨 ±0.1%FS 80 米(标配) 30CrMnTi 合金钢 IP65
      FH-V4-20 20 吨 ±0.1%FS 200 米(可选) 30CrMnTi 合金钢 IP65


      定制化服务:支持防爆认证(Ex d II CT4 Gb)、耐高温(-40℃~80℃)、非标接口(如 4-20mA 模拟量输出)等特殊需求。
